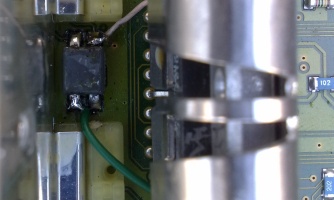

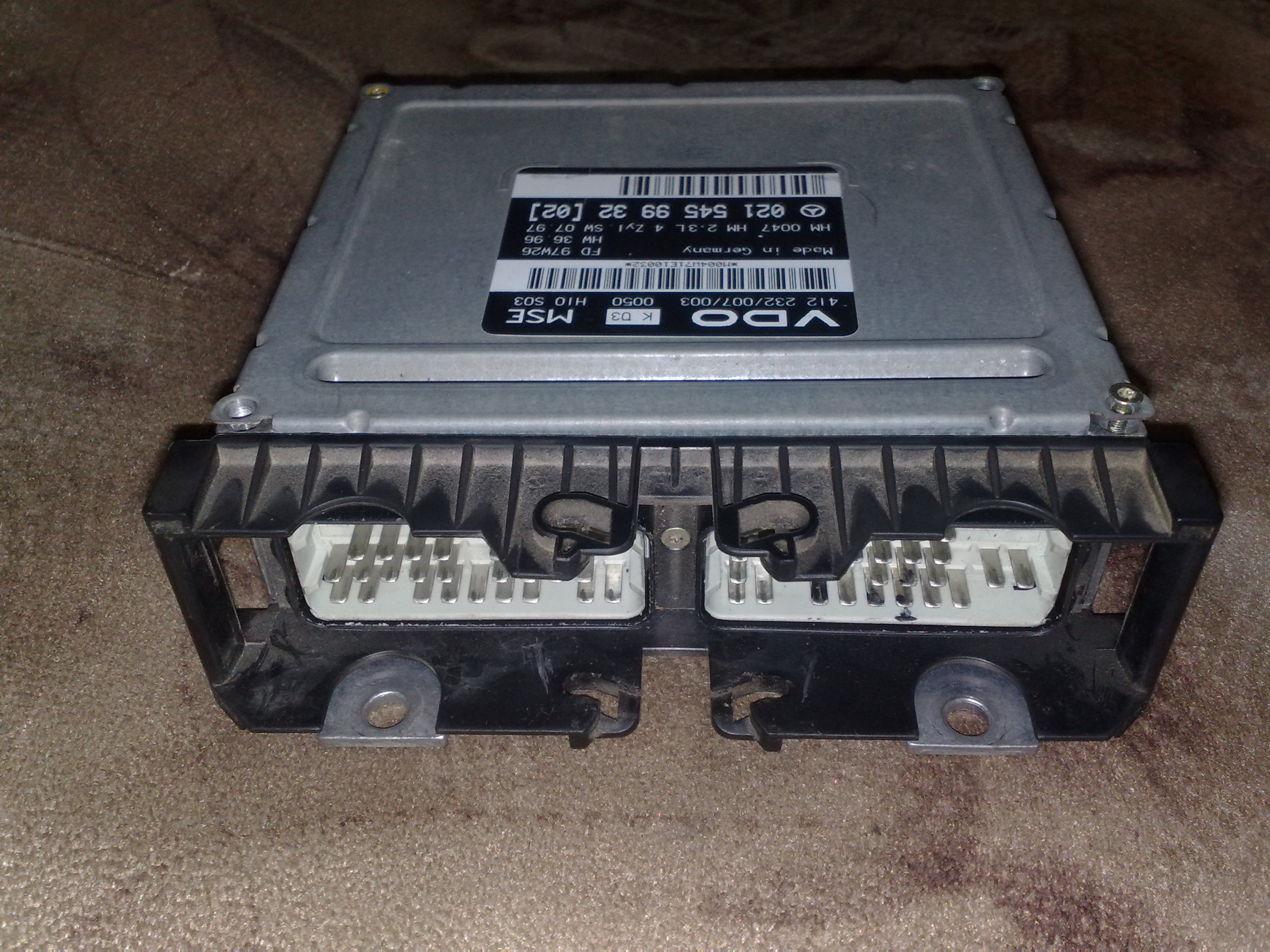

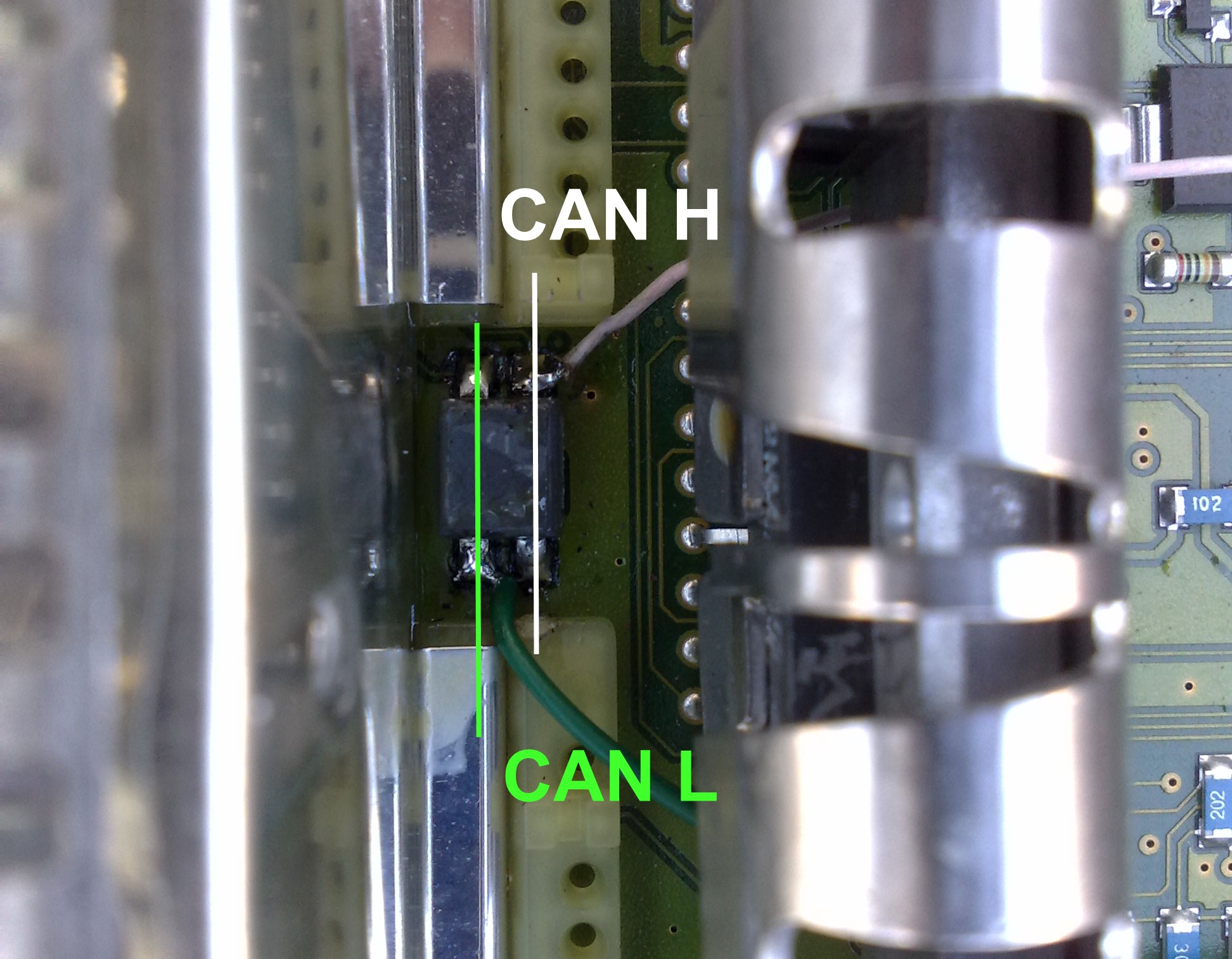

Увеличеное изображение разъема.

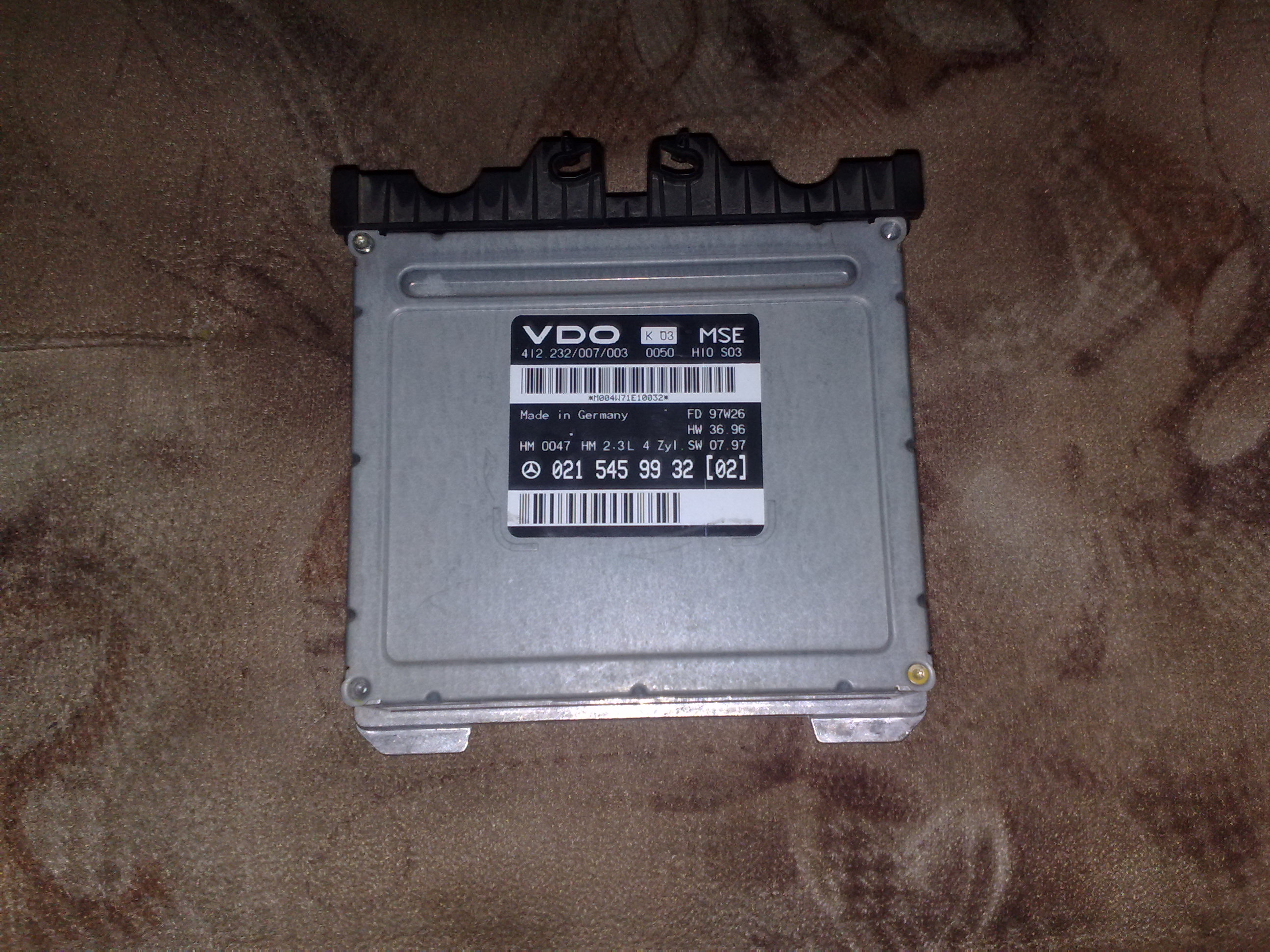

Применялся на 4 и 6 цилиндровых бензиновых моторах 111,104 примерно в 1992-96 году. Существует несколько модификаций этого блока, в том числе и без иммобилайзера. Иммобилайзерный блок и безиммобилайзерный, несовместимы по подключению. И требуют переделки проводки для работы. Кроме того версии блоков до 96 года имели скорость CAN 125kbit, а все последующие, по сегодняшний день - 500kbit . Провести четкую границу перехода довольно сложно, но блоки отличаються расположением микросхемы памяти и ее содержимым. Кроме того эмулятор поддерживает переключение скорости CAN. Вот в частности фото наклеек двух конкретных блоков со скоростью CAN 125kbit и 500kbit

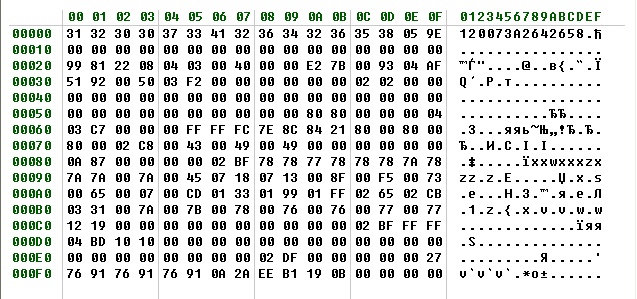

Необходимо прочитать содержимое ЕЕпром 24с02. Образец Дампа.
В первой строке находиться VIN. Байты перставлены местами

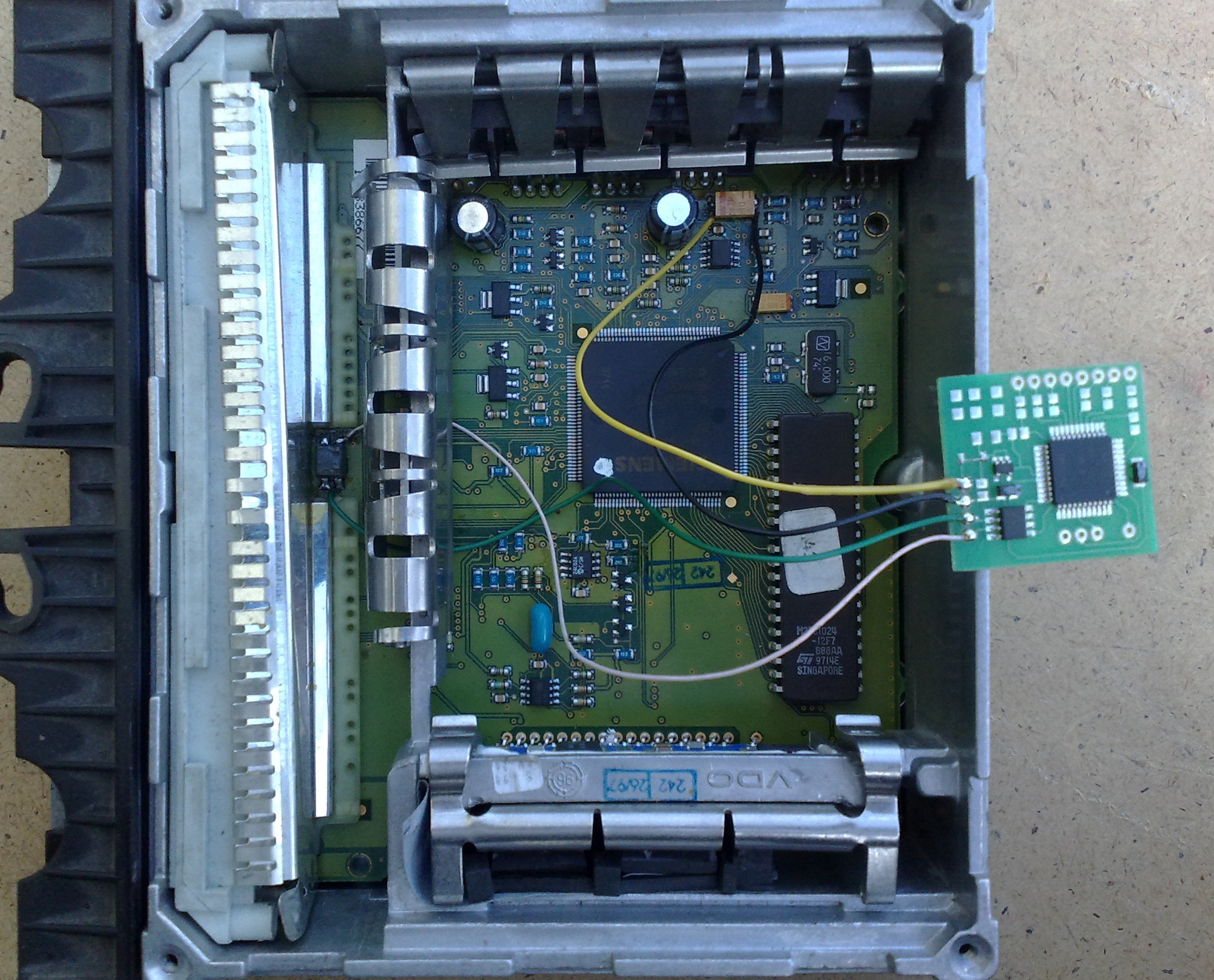

Крепить плату удобнее всего на стенку блока противоположную от разъема .
